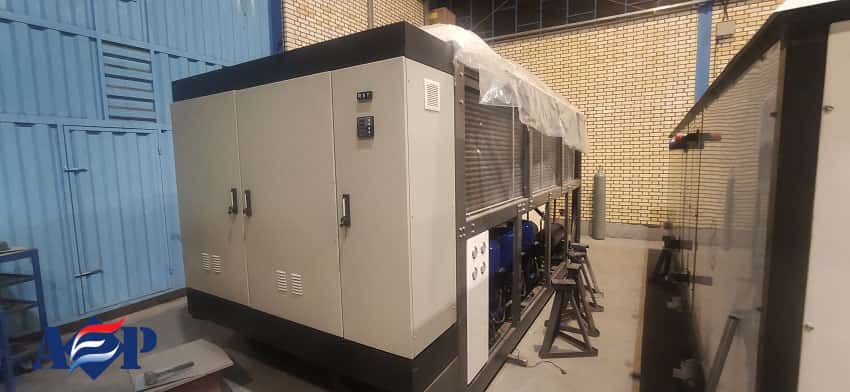

چیلر اسکرال نوعی سیستم سرمایشی است که از کمپرسورهای اسکرال برای فشرده‌سازی گاز مبرد استفاده می‌کند. این چیلرها به دلیل عملکرد بی‌صدا، راندمان بالا، و نیاز به نگهداری کمتر، در صنایع مختلف به عنوان گزینه‌ای محبوب شناخته می‌شوند. چیلر اسکرال عمدتاً در پروژه‌های تجاری و صنعتی کوچک تا متوسط مانند هتل‌ها، بیمارستان‌ها، دفاتر اداری و مراکز خرید استفاده می‌شود. یکی از ویژگی‌های برجسته این نوع چیلر، ساختار کمپرسور اسکرال است که از دو صفحه مارپیچی تشکیل شده و بدون نیاز به شیرهای مکش و تخلیه، گاز را به صورت موثر فشرده می‌کند. این طراحی باعث می‌شود که چیلرهای اسکرال نسبت به دیگر انواع چیلرها مانند چیلرهای پیستونی، کمتر صدا و ارتعاش تولید کنند و بهره‌وری انرژی بهتری داشته باشند.
فهرست محتوا

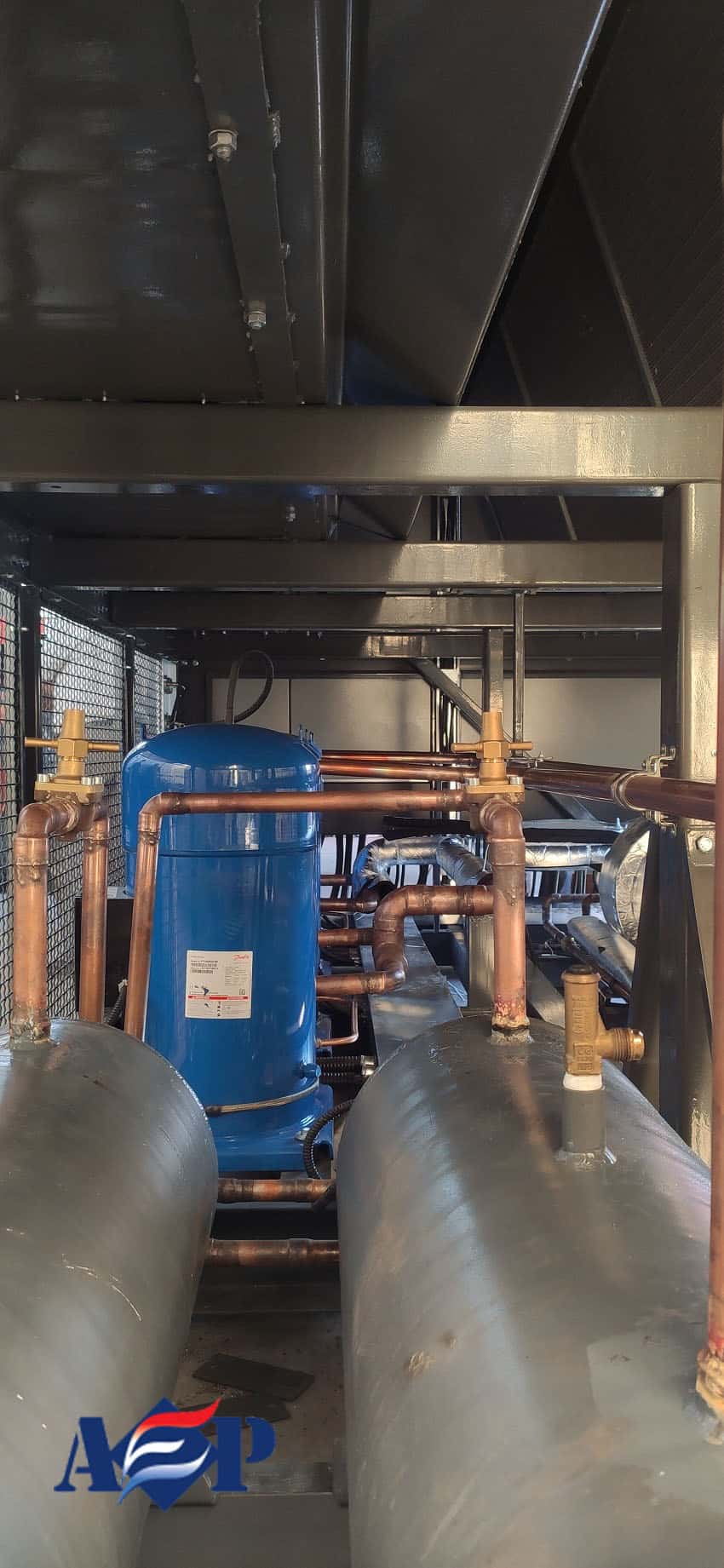

اجزای اصلی چیلر اسکرال
چیلرهای اسکرال از چندین بخش مهم تشکیل شده‌اند که در عملکرد کلی دستگاه تاثیرگذار هستند. در ادامه، اجزای اصلی این چیلرها توضیح داده می‌شوند:
کمپرسور اسکرال
کمپرسور اسکرال یکی از متداولترین انواع کمپرسور در سیکل تبرید تراکمی در سیستم‌های تهویه‌مطبوع به شمار می‌آید. هر سیکل تبرید شامل چهار عضو اصلی کمپرسور، کندانسور، شیر انبساط و اواپراتور می باشد. کمپرسور قلب دستگاه تهویه مطبوع به شمار می رود. هم از لحاظ کارایی و هم از لحاظ قیمت محصول ، کمپرسور بیشترین تاثیر را در دستگاه تهویه مطبوع دارد. این قطعه در بسیار از سیستم های تهویه مطبوع جهت ایجاد سیکل تبرید و نهایتا ایجاد سرمایش مورد استفاده قرار می گیرد.
امروزه از کمپرسورهای مختلف در دستگاه های تهویه‌مطبوع استفاده می‌شود و یکی از پرکاربردترین آن ها کمپرسور اسکرال می‌باشد. کمپرسور اسکرال به وفور در ساخت دستگاه های چیلر، داکت اسپیلیت، مینی چیلر، روفتاپ و…مورد استفاده قرار می گیرد.این قطعه از نوع کمپرسورهای جابه جایی مثبت است.
کمپرسور اسکرال یا کمپرسور بیتزر دارای دو قطعه به شکل مارپیچ حلزونی می باشد. یکی از این قطعات ثابت و دیگری متحرک است. (قطعه ثابت معمولا به بدنه کمپرسور فیکس شده است). قطعه متحرک حول میل لنگ درونی کمپرسور شروع به دوران می کند و با دوران قطعه متحرک سیال گازی شکل بین دو قطعه متراکم می شود. سیال گازی شکل از شیر ورودی که در کمپرسور تعبیه شده است وارد شده و پس از گیر افتادن بین دو مارپیچ حلزونی فشرده می‌شود. در این مرحله فشار مبرد بسیار بالاتر از زمان ورود آن به کمپرسور می‌شود و جهت خروج به سمت شیر تخلیه کمپرسور هدایت می‌شود.
اواپراتور
اواپراتور یکی از اجزای کلیدی چیلر اسکرال است که وظیفه جذب حرارت از محیط یا سیال مورد نظر را بر عهده دارد. در این بخش، مبرد فشرده‌شده و سرد وارد شده و با جذب گرمای محیط یا سیال، تبخیر می‌شود. این فرآیند باعث کاهش دمای سیال و تامین سرمایش مورد نیاز می‌شود.
کندانسور
کندانسور جایی است که گاز مبرد پس از عبور از کمپرسور وارد آن شده و حرارت خود را به محیط اطراف (معمولا هوا یا آب) منتقل می‌کند. این بخش باعث تبدیل مبرد گازی به حالت مایع می‌شود و آماده ورود به مرحله بعدی چرخه تبرید می‌گردد.
شیر انبساط
شیر انبساط یک جزئی کوچک ولی حیاتی در چیلر اسکرال است که نقش مهمی در کنترل جریان مبرد و تنظیم فشار آن ایفا می‌کند. این شیر با کاهش فشار مبرد، آن را آماده ورود به اواپراتور می‌کند، جایی که مبرد تبخیر شده و دما را کاهش می‌دهد.
مدار کنترلی
مدار کنترلیمدار کنترلی یا سیستم کنترل، مغز متفکر چیلر است که وظیفه نظارت و تنظیم عملکرد اجزای مختلف چیلر را بر عهده دارد. این سیستم معمولا شامل حسگرها، ترموستات‌ها و کنترلرهای دیجیتالی است که به بهینه‌سازی مصرف انرژی و اطمینان از عملکرد صحیح دستگاه کمک می‌کنند.
لوله‌کشی و اتصالات
لوله‌کشی و اتصالات، مسیرهای اصلی برای جریان مبرد در چیلر هستند. این بخش‌ها نقش مهمی در انتقال مبرد از یک بخش به بخش دیگر و تضمین کارکرد بهینه سیستم دارند. مواد استفاده شده در این لوله‌ها باید مقاوم به خوردگی و فشار باشند.
پمپ ها و فن ها
در چیلرهای اسکرال، پمپ‌ها و فن‌ها نقش مهمی در جابجایی سیال و هوا برای کمک به فرآیند تبرید دارند. پمپ‌ها معمولا در بخش اواپراتور استفاده می‌شوند تا سیال را به گردش درآورند، در حالی که فن‌ها در کندانسور وظیفه دفع حرارت به محیط اطراف را دارند.
فیلترها و خشک کن ها
فیلترها و خشک‌کن‌ها از ورود ذرات معلق و رطوبت به مدار تبرید جلوگیری می‌کنند. این اجزا کمک می‌کنند تا عمر مفید سیستم افزایش یابد و کارایی چیلر حفظ شود.
